Un immersione profonda in perni di precisione: parallelo, borse e perni divisi | Zhejiang Zhongrui Parti auto, dispositivi di fissaggio di auto di alta qualità personalizzate

Nell'intricata progettazione e produzione di veicoli moderni, mentre l'attenzione si concentra spesso sui componenti principali, l'affidabilità e le prestazioni di innumerevoli parti più piccole sono ugualmente critiche. Gli dispositivi di precisione, spesso invisibili, sono il perno di sicurezza, durata e assemblaggio efficiente.

Nelle parti auto di Zhejiang Zhongrui, siamo specializzati nel fornire soluzioni di fissaggio standardizzate e standardizzate su cui si basa l'industria automobilistica globale. Oggi esploriamo tre tipi fondamentali di pin - spille parallele con filo interno, perni di Cugger con testa e spille split - evidenziando i loro ruoli specifici, i vantaggi chiave e l'importanza di standard internazionali come GB/T, Din, ISO e JIS per un'integrazione automobilistica senza fluide.

Comprendere questi componenti vitali è la chiave per ingegneri automobilistici, designer, specialisti degli appalti e professionisti manifatturieri che lottano per l'eccellenza.

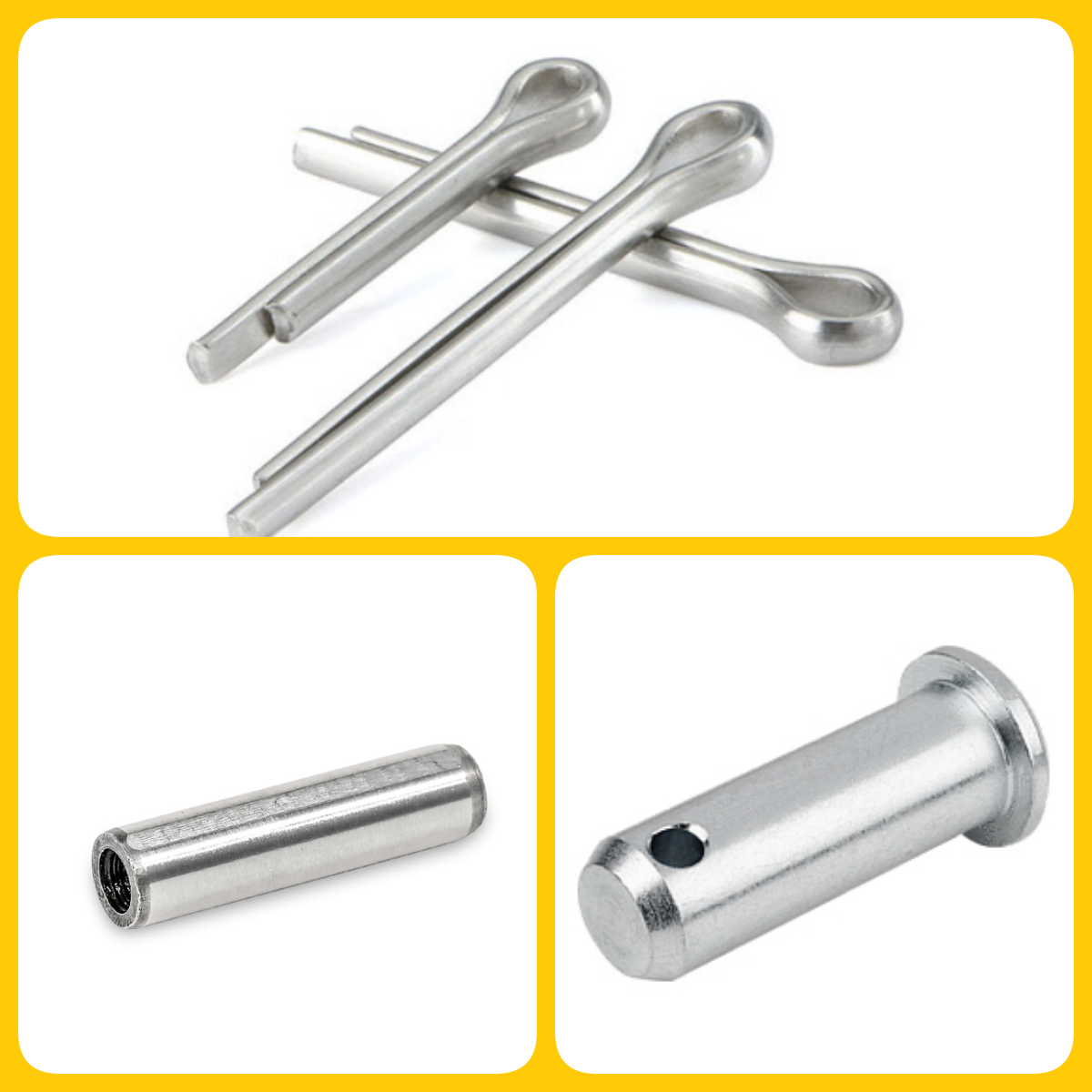

1. Pin paralleli con filo interno: allineamento di precisione con facilità di manutenzione

La precisione è fondamentale in molti sotto-assemblietti automobilistici, in particolare dove i componenti devono essere posizionati accuratamente l'uno rispetto all'altro. I pin paralleli con filo interno vengono progettati specificamente a tale scopo, fornendo un allineamento preciso e un adattamento di interferenza sicuro.

Quello che sono: questi perni cilindrici solidi presentano un diametro altamente controllato per una vestibilità aderente in fori perforati di precisione. Una caratteristica distintiva chiave è il filo interno ad un'estremità, progettata per accettare una vite di estrazione.

Perché contano in automobili:

Posizionamento accurato: critico per la funzionalità delle parti di accoppiamento. Nelle trasmissioni, ad esempio, un allineamento preciso di ingranaggi e alberi è essenziale per il trasferimento di potenza regolare e prevenire l'usura prematura.
Fit di interferenza sicura: fornisce un giunto forte in grado di resistere a vibrazioni e forze di taglio inerenti al funzionamento del veicolo.
MANUTENZIONE STELLIGATICA: il thread interno è un vantaggio significativo. Quando i componenti necessitano di smontaggio per la manutenzione o la riparazione, è possibile inserire una vite di estrazione nella filettatura, consentendo di estrarre il perno senza danneggiare il materiale circostante o il perno stesso. Ciò riduce i tempi di inattività e semplifica i complessi processi di assemblaggio/smontaggio negli ambienti di produzione e di servizio.

Vantaggi chiave per le applicazioni automobilistiche:

Precisione garantita: prodotta a tolleranze strette (ad es. Secondo Din 7979 o ISO 8735), garantendo un allineamento affidabile e ripetibile.
Facilita lo smontaggio: il filo interno semplifica drasticamente l'estrazione rispetto ai pin solidi, minimizzando il danno potenziale.
Prestazioni durevoli: in genere realizzato in acciaio indurito, offrendo un'elevata resistenza al taglio e resistenza all'usura.
Materiali versatili: adatto per unire i componenti realizzati con materiali automobilistici comuni come acciaio, leghe di alluminio e alcuni compositi.

Applicazioni automobilistiche ideali:

Gruppi di trasmissione: localizzazione di alberi, cuscinetti e componenti abitativi.
Allineamento del blocco del motore: posizionamento di testate o collettori.
Fissature di produzione: garantire una configurazione accurata per i processi di saldatura o lavorazione.
Allineamento di muore e stampo: mantenimento della precisione nelle attrezzature di stampaggio o stampaggio a iniezione.

Standardizzazione e intercambiabilità: questi pin sono definiti da vari standard: GB/T 120.2-2000, ISO 8735: 1997, Din 7979, JIS B 1359, Din EN 28735: 1992, ISO 8733: 1997, KS B 1309: 2000. L'equivalenza annotata in standard come GB/T 120.2 e ISO 8735 è cruciale. Mentre i dettagli dimensionali e i materiali potrebbero variare leggermente in tutti gli standard elencati, è coerente il concetto di base di un pin parallelo di precisione con una fila interna per l'estrazione. Comprendere questi standard aiuta i produttori automobilistici fonte equivalenti e pin di alta qualità da vari fornitori globali, garantendo prestazioni affidabili indipendentemente dall'origine di produzione specifica (a condizione che il grado di materiale e la classe di tolleranza soddisfino il requisito dell'applicazione).

2. Pin di Clevis con testa: abilitazione di pivot e collegamento nei sistemi automobilistici

Molti sistemi automobilistici si basano su componenti che ruotano o si articolano, dai collegamenti di sterzo agli assiemi di pedali. I perni di Clevis con la testa sono dispositivi di fissaggio fondamentali per la creazione di questi punti di cerniera cruciali.

Quello che sono: i perni di Clevis sono perni cilindrici non thread con una testa a un'estremità e uno o più fori all'altra, progettati per essere inseriti attraverso un pugno (un raccordo a forma di U con fori alle estremità) e fissati, in genere con un perno split o un perno a filo. La testa fornisce una superficie del cuscinetto e impedisce al perno di passare interamente attraverso il gruppo.

Perché contano in automobili:

Punti di perno affidabili: creano un asse sicuro a bassa attrezzatura per il movimento rotazionale tra i componenti.
Accogliente il disallineamento angolare: il design consente intrinsecamente un certo grado di movimento angolare, essenziale nei collegamenti che si muovono attraverso gli archi o sperimentano un leggero disallineamento durante il funzionamento.
Cuscinetto di carico: progettato principalmente per gestire le forze di taglio (forze perpendicolari all'asse del pin).
Assemblaggio/Smontaggio semplice: il metodo di progettazione e protezione a testa (PIN divisa) facilitano l'installazione e la rimozione relativamente rapide per la manutenzione o la regolazione.

Vantaggi chiave per le applicazioni automobilistiche:

Collegamento robusto: fornisce una forte connessione per i componenti pivot nei sistemi che sperimentano carichi dinamici.
Opzioni di protezione della corrosione: disponibili in materiali come l'acciaio inossidabile o con finiture come la placcatura di zinco o il dacromet, cruciale per resistere alla degradazione ambientale (umidità, sale, sostanze chimiche), estensione della durata della vita e garantire l'affidabilità.
Design standardizzato: definito da standard come Din 1444, ISO 2341, GB/T 882, SAE J512, JIS B 2801, ASME B18.8.2m, garantendo la coerenza dimensionale e la compatibilità con i raccordi per le palle standard.
Facilità di manutenzione: il design a testa e i metodi di sicurezza comuni consentono un'ispezione, la lubrificazione o la sostituzione semplici.

Applicazioni automobilistiche ideali:

Sistemi di sterzo: Tie Rod Ends, Braccia dello sterzo.
Sistemi di freni: collegamenti a pedale, alcuni perni della pinza (verificare i rating del carico).
Collegamenti di sospensione: collegamento di vari bracci e aste (verificare le valutazioni del carico).
Meccanismi di attuazione: chiusura delle porte, versioni di cappa/tronco, collegamenti a farfalla.
Scatole di pedali: perni del freno, della frizione e dell'acceleratore.
Meccanismi di sedile: regolatori e cerniere.

Standardizzazione e intercambiabilità: i pin di Clevis sono definiti su numerosi standard tra cui GB/T 882-2008, ISO 2341: 1986, Din 1444, SAE J512, JIS B 2801, ASME B18.8.2M. Mentre ISO 2341 è spesso considerato una controparte internazionale diretta a Din 1444 e GB/T 882 (forma B), esistono variazioni nei gradi di materiale (ad esempio, classi di proprietà SAE vs. ISO), tolleranze (gradi di prodotto A/B) e dimensioni specifiche esistono attraverso gli standard. Tuttavia, la comprensione di questi standard consente ai produttori automobilistici di selezionare pin che soddisfano la forza di taglio e i requisiti dimensionali necessari, facilitando la flessibilità di approvvigionamento da parte dei fornitori globali garantendo al contempo le prestazioni nelle applicazioni di collegamento.

3. Pin divise (perni Cotter): bloccaggio semplice e affidabile contro l'allentamento

Spesso utilizzato in combinazione con perni a spillo, dadi del castello o dadi sciolti, i pin divisi (comunemente chiamati pin cotter in Nord America) sono un dispositivo di bloccaggio meccanico di base ma eccezionalmente efficace.

Quello che sono: i pin divisi sono perni di metallo semi-rigidi con una testa su un'estremità e una divisione longitudinale, permettendo alle due metà di essere diffuse dopo l'inserimento.

Perché contano in automobili:

Meccanismo di bloccaggio positivo: agiscono come una barriera fisica, impedendo ad altri dispositivi di fissaggio (come i dadi) o perni (come i perni di Cugger) di eseguire il backup a causa di vibrazioni, rotazione o forze esterne.
Back-up critico di sicurezza: in applicazioni come la protezione dei dadi del castello sui cuscinetti delle ruote o sui collegamenti critici, il perno diviso è una ridondanza di sicurezza vitale, prevenendo un fallimento catastrofico se il dispositivo di fissaggio primario si allenta.
Ispezione visiva rapida: se un perno diviso è installato correttamente e le estremità sono diffuse facilmente verificabili durante i controlli di routine.
Soluzione economica: un semplice processo di progettazione e produzione li rende un metodo di bloccaggio molto economico.

Vantaggi chiave per le applicazioni automobilistiche:

Anti-loosing affidabile: fornisce un blocco semplice e meccanico essenziale in ambienti automobilistici ad alta vibrazione.
Easy Manual Installation: richiede strumenti minimi (pinze o un martello) e nessuna abilità speciale.
Ampia applicabilità: utilizzata attraverso una vasta gamma di diametri per fissare varie dimensioni di dadi, bulloni e pin.
Opzioni di resistenza alla corrosione: disponibili in materiali come l'acciaio a zinco (standard per efficacia in termini di costi e protezione di base) o acciaio inossidabile per una maggiore durata nelle aree esposte.
Adesione agli standard: fabbricato a specifiche come Din 94, ISO 1234, GB/T 91, ASME B18.8.1, ANSI B18.6.3, JIS B 1351, EN 22340, garantendo la qualità del materiale e la coerenza dimensionale per l'adattamento e la funzione affidabili. ISO 1234 e Din 94 sono ampiamente considerati equivalenti a GB/T 91.

Applicazioni automobilistiche ideali:

Fissare i dadi del castello: cuscinetti delle ruote, assi e componenti delle sospensioni.
Pins di bloccaggio: nei collegamenti di sterzo, sospensioni e freni.
Fissioning Yoke Nuts: nei componenti della trasmissione.
Assicurare spille e fissaggi: con vari bracci di controllo, tiro e componenti del telaio in cui è necessario un semplice blocco.

Standardizzazione e intercambiabilità: i pin divisi sono altamente standardizzati a livello globale, definiti da standard come GB/T 91-2000, ISO 1234: 1997, Din 94: 1987, ASME B18.8.1-2020, ANSI B18.6.3, JIS B 1351: 2010, EN 22340: 1992. La forte equivalenza tra GB/T 91, ISO 1234 e Din 94 garantisce che i produttori automobilistici possano procurarsi in modo affidabile spille intercambiabili da fornitori in tutto il mondo, garantendo una qualità costante e adatta a compiti di chiusura critici per la sicurezza. Standard diversi possono specificare materiali o finiture leggermente diversi, ma la funzione di base e le serie dimensionali sono in gran parte allineate nelle loro forme equivalenti.

Zhejiang Zhongrui Parti auto: il tuo partner nel fissaggio automobilistico di precisione

Nelle parti auto di Zhejiang Zhongrui, comprendiamo i ruoli critici che questi pin apparentemente semplici svolgono nell'affidabilità e nella sicurezza delle assemblee automobilistiche. Come produttore certificato IATF 16949, ci impegniamo a produrre pin paralleli di alta qualità con filo interno, perni di Clevis con testa, spille split e una vasta gamma di altri dispositivi di fissaggio automobilistici che soddisfano severi standard internazionali, tra cui GB/T, Din, ISO, JIS e ASME.

La nostra esperienza nella produzione di precisione, un rigoroso controllo di qualità e una profonda comprensione delle equivalenze standard internazionali assicurano di ricevere dispositivi di fissaggio affidabili e intercambiabili ottimizzati per le prestazioni in ambienti automobilistici impegnativi. Sia che tu abbia bisogno di un pin GB/T standard con un equivalente ISO noto o hai bisogno di una guida sulla selezione del PIN giusto per un'applicazione specifica, il nostro team è pronto ad assistere.

Collabora con noi per semplificare il tuo approvvigionamento, migliorare la resilienza della catena di approvvigionamento e assicurarsi la qualità incrollabile dei dispositivi di fissaggio che tengono insieme i tuoi veicoli. Scopri di più sulle nostre capacità ed esplora la nostra gamma completa di soluzioni di fissaggio automobilistico. Visita il nostro sito Web o contattaci oggi.
