Approfondimenti sul fissaggio automobilistico: comprensione dei bulloni della flangia esagonale GB 5787 (grado B) e equivalenti globali-Zhejiang Zhongrui Auto Parts Co., Ltd.

Nella progettazione e produzione automobilistica, la selezione di dispositivi di fissaggio in grado di resistere alle condizioni impegnative è fondamentale. I bulloni della flangia esagonale, in particolare quelli specificati per una maggiore precisione (grado B), sono cruciali per le connessioni affidabili nelle strutture critiche dei veicoli. Standard nazionale cinese GB 5787 - 1986 Definisce un tale dispositivo di fissaggio: il bullone della flangia esagonale - Grado di prodotto B. Per i professionisti automobilistici che si approfondano a livello globale, comprendendo le sue relazioni tecniche con standard internazionali come ISO e Din è essenziale per gli appalti sicuri e la potenziale sostituzione.

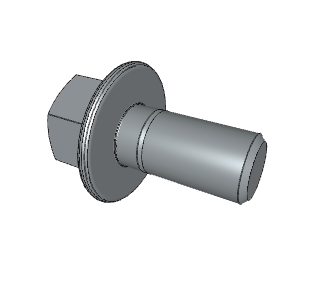

Cos'è un bullone GB 5787?

GB 5787 - 1986 Specifica i bulloni della flangia esagonale fabbricati a un livello più elevato di precisione dimensionale (grado B del prodotto B). Le caratteristiche chiave che rendono prezioso questo tipo di bullone in automobile includono:

Flangia integrata: Questa base ampia, circolare o esagonale funge da rondella integrata, distribuendo il carico di serraggio su una superficie del cuscinetto più grande. Ciò riduce lo stress sul materiale fissato, particolarmente importante quando si uniscono i componenti realizzati con materiali più morbidi o quelli con fori di grandi dimensioni.

Head esagono: Consente un prelievo sicuro e un serraggio con strumenti standard.

Prodotto di grado B: Indica tolleranze più rigorose sulle dimensioni rispetto al grado C. Questa precisione è spesso richiesta per connessioni strutturali più critiche in cui è necessario un adattamento accurato.

Probabilmente dimensionamento metrico: Come standard nazionale cinese, i bulloni GB 5787 sono in genere prodotti con dimensioni metriche.

Queste caratteristiche posizionano i bulloni GB 5787 come opzione affidabile per il fissaggio robusto e accurato nei gruppi automobilistici.

Comprensione degli standard internazionali: GB 5787 vs. ISO e DIN

La navigazione degli standard internazionali è la chiave per l'approvvigionamento automobilistico globale. Basato sull'analisi incrociata, le relazioni per GB 5787 - 1986 sono le seguenti:

ISO 4162: 2012 (internazionale): GB 5787 - 1986 è considerato Equivalente A ISO 4162: 2012. Questo è un collegamento tecnico critico. Una designazione "equivalente" significa che i bulloni fabbricati a questi due standard condividono la stessa forma, adattamento e funzione fondamentali. Viene applicata le loro caratteristiche dimensionali principali, le proprietà mecPotereiche (supponendo la stessa classe di proprietà come 8.8, 10.9, ecc.

Din 6921: 2013 (tedesco): GB 5787 - 1986 è elencato come a Riferimento a Din 6921: 2013. Uno stato di "riferimento" implica una relazione o una somiglianza, ma in genere indica che dimensioni specifiche, requisiti del materiale, metodi di test o altre sfumature tecniche possono differire. Mentre Din 6921 è anche uno standard ampiamente utilizzato per i bulloni della flangia esagonale, specialmente in automobili europei, l'intercambiabilità diretta con GB 5787 o ISO 4162 non dovrebbe essere ipotizzata senza un'attenta verifica delle specifiche specifiche tecniche richieste per l'applicazione.

Sulla base dei dati forniti, le relazioni con altri importanti standard internazionali come ANSI, ASME, AS, BS, EN e JIS per questo specifico standard GB 5787 non sono indicati come equivalenti diretti o riferimenti in questo contesto.

Perché l'equivalenza è importante per l'approvvigionamento e la sostituzione automobilistici:

Per l'industria automobilistica, l'ottimizzazione della catena di approvvigionamento e garantire la disponibilità di parti è cruciale. L'equivalenza di GB 5787 a ISO 4162 offre vantaggi significativi:

Flessibilità di approvvigionamento avanzata: I produttori automobilistici e i loro fornitori possono procurarsi con fiducia i bulloni della flangia esagonale dei produttori che aderiscono a GB 5787 o ISO 4162. Ciò espande il pool di potenziali fornitori a livello globale, in particolare dalle principali regioni manifatturiere come la Cina dove sono prevalenti gli standard GB.

Resilienza della catena di approvvigionamento migliorata: Avere accesso ai fornitori che producono standard equivalenti migliora la capacità di mitigare i rischi associati alle interruzioni dell'offerta regionale o alle limitazioni della capacità.

Potenziale per l'ottimizzazione dei costi e dei tempi di consegna: Opzioni di fornitori più ampie possono portare a prezzi più competitivi e tempi di consegna potenzialmente più brevi.

Giustificazione tecnica per la sostituzione: Lo stato "equivalente" fornisce la base tecnica per l'utilizzo di un bullone GB 5787 come sostituzione diretta per un bullone ISO 4162 (e viceversa) nella maggior parte delle applicazioni automobilistiche, a condizione che la classe di proprietà del materiale (ad es. 8.8, 10.9) e la finitura superficiale soddisfino anche i requisiti dell'applicazione. Ciò semplifica la convalida ingegneristica per le sostituzioni.

Navigazione delle applicazioni DIN: Mentre GB 5787 è solo un "riferimento" a Din 6921, la comprensione di questa relazione aiuta i professionisti degli appalti a identificare prodotti potenzialmente simili e richiede la dovuta diligenza tecnica necessaria per verificare se un bullone GB 5787 can essere adattato o utilizzato come alternativa in un'applicazione originariamente specificata per Din 6921.

Applicazioni automobilistiche specifiche:

I bulloni della flangia esagonale (Grado di prodotto B), compresi quelli che sono conformi a GB 5787 e al suo equivalente ISO 4162, sono fondamentali negli assiemi automobilistici che richiedono connessioni robuste e precise, come: ad esempio:

Connessioni di telaio e telaio: La garanzia di elementi strutturali in cui sono importanti la distribuzione del carico e l'adattamento preciso.

Punti di montaggio delle sospensioni: Collegamento di componenti come bracci di controllo, collegamenti o staffe al corpo del veicolo o sottotelaio, spesso richiedono precisione di grado B.

Montano del propulsore: Strutturando i supporti per motori o trasmissione in cui le vibrazioni e la distribuzione del carico sono fondamentali.

Assemblee degli assi: Componenti di fissaggio sull'asse o differenziale.

Componenti diretti: Connessioni che richiedono un blocco sicuro e talvolta allineamento preciso.

Considerazioni di sostituzione:

Mentre l'equivalenza tra GB 5787 e ISO 4162 è forte e spesso possono essere usate in modo intercambiabile nelle applicazioni automobilistiche, la sostituzione responsabile richiede la conferma di:

Classe di proprietà materiale: Assicurarsi che il grado di resistenza del bullone (ad es. 8.8, 10.9, 12.9) soddisfi o supera le specifiche originali.

Finitura superficiale: Conferma che le proprietà di resistenza alla corrosione sono adatte all'ambiente dell'applicazione.

Requisiti specifici dell'applicazione: Per i componenti critici per la sicurezza, seguire sempre la guida esplicita del produttore del veicolo su parti e procedure di sostituzione.

Verifica per gli standard di riferimento: Per le applicazioni originariamente progettate per gli standard in cui GB 5787 è solo un "riferimento" (come Din 6921), sono necessarie una revisione tecnica e test approfonditi per confermare l'idoneità.
