I bulloni esagonali flangiati sono elementi di fissaggio critici ampiamente utilizzati in numerosi settori, fornendo una superficie del cuscinetto più grande sotto la testa rispetto ai bulloni di esagono standard, eliminando così la necessità di una rondella separata in molte applicazioni. Due standard comuni che regolano questi dispositivi di fissaggio sono lo standard tedesco DIN 6921 e lo standard nazionale cinese GB/T 16674. Mentre entrambi definiscono bulloni di un tipo simile, comprendere i loro requisiti specifici è essenziale per un'applicazione e l'approvvigionamento adeguati.

Panoramica degli standard

• Din 6921: bulloni esagonali con flangia: Questo standard specifica le caratteristiche per i bulloni di esagono con fili metrici e una flangia circolare sotto la testa. È uno standard tedesco di lunga data che ha visto un uso diffuso a livello internazionale, in particolare nei contesti di ingegneria europei.

• GB/T 16674: bulloni esagonali con flangia: Questo è lo standard nazionale cinese per i bulloni esagono con la flangia. Come molti moderni standard GB, GB/T 16674 è spesso armonizzato con standard internazionali, mirando alla compatibilità con le pratiche globali, facendo spesso riferimento agli standard ISO (sebbene specifici livelli di armonizzazione possano variare). È lo standard primario per questo tipo di bullone all'interno della Cina.

Confronto dei parametri dimensionali

Mentre entrambi gli standard descrivono lo stesso tipo di bullone, possono esserci sottili differenze nelle dimensioni e nelle tolleranze specifiche. Le dimensioni chiave da considerare includono:

1. Dimensione del filo e pitch: Entrambi gli standard coprono i thread metrici standard (ad es. M5, M6, M8, M10, ecc.) Con tiri corrispondenti. Per le dimensioni comuni, le dimensioni del filo nominale sono generalmente identiche, aderendo agli standard di filo metrico di base (come ISO 262).

2. Attraverso gli appartamenti (dimensioni della chiave): La dimensione attraverso gli appartamenti esagonali, che determina la dimensione della chiave della chiave, è in genere standardizzata per le dimensioni del filo determinate ed è spesso la stessa tra i due standard, che riflettono accordi internazionali (come potenzialmente ISO 4162 o simili).

3. Altezza della testa: L'altezza complessiva della testa del bullone (esclusa la flangia) può essere simile tra Din 6921 e GB/T 16674 per dimensioni corrispondenti, ma potrebbero esistere variazioni di tolleranze o valori di altezza specifici per alcuni intervalli.

4. Diametro della flangia: Il diametro della flangia integrata è una dimensione critica che colpisce la superficie del cuscinetto. Sebbene spesso comparabili, potrebbero esserci lievi differenze nei diametri della flangia specificati o nelle tolleranze tra i due standard, in particolare per le dimensioni di bulloni più grandi.

5. Spessore e forma della flangia: A volte si possono trovare differenze nello spessore della flangia minima/massima o nel profilo esatto del bordo della flangia (ad esempio, smussatura o raggio).

6. Lunghezza del bullone: Entrambi gli standard coprono una gamma di lunghezze di bulloni standard per ogni dimensione della filettatura. Le lunghezze standard disponibili potrebbero variare leggermente tra le specifiche dei due standard.

7. Tolleranze: Anche se le dimensioni nominali sono uguali, le tolleranze (variazioni ammissibili) per dimensioni come altezza della testa, diametro della flangia o diametro minore del filo possono differire, influendo sull'intercambiabilità nelle applicazioni di precisione.

In sintesi per quanto riguarda le dimensioni: Per molte dimensioni comuni e in applicazioni non critiche, le dimensioni principali (thread, attraverso gli appartamenti) sono spesso molto simili o identiche. Tuttavia, Le applicazioni critiche richiedono un'attenta verifica di tutte le dimensioni, tolleranze e specifiche materiali specifiche come elencati nei rispettivi documenti standard attuali.

Valutazione della sostituibilità

È possibile sostituire un bullone Din 6921 con un bullone GB/T 16674 e viceversa?

• Potenziale per la sostituibilità: A causa della somiglianza fondamentale nel design e spesso ravvicinata nelle dimensioni nominali chiave (in particolare alla dimensione del filo e attraverso gli appartamenti), i bulloni DIN 6921 e GB/T 16674 sono Spesso considerato sostituibile con molte applicazioni di fissaggio per uso generale o non critico. Se il foro accoglie il filo, gli appartamenti si abbina allo strumento e la flangia fornisce un'area del cuscinetto sufficiente per i requisiti del giunto, sostituzione Potrebbe essere accettabile.

• Limitazioni e rischi:

  • IMPATTO DI TOLLERANZA: Le lievi differenze nelle tolleranze possono portare a problemi di assemblaggio con autorizzazioni strette o adattamenti critici.

  • Distribuzione del carico: Le variazioni del diametro della flangia o dello spessore potrebbero influire sulla distribuzione della forza di serraggio, che è cruciale nelle applicazioni ad alto stress o a rischio di vibrazioni.

  • Gradi materiali e classi di resistenza: Mentre entrambi gli standard coprono varie classi di resistenza (ad es. 8.8, 10.9), le composizioni di materiale specifiche, i requisiti di test o le convenzioni di marcatura potrebbero avere sottili differenze come definite dai rispettivi standard di governo.

  • Criticità dell'applicazione: Per le applicazioni in cui il fallimento potrebbe comportare rischi di sicurezza significativi, compromessi strutturali o costi elevati (ad es. Sistemi di sicurezza automobilistica, giunti di macchinari critici), aderire rigorosamente allo standard specificato (Din 6921 o GB/T 16674) è fondamentale. La sostituzione è non consigliato senza convalida e approvazione ingegneristica.

Conclusionee sulla sostituibilità: Sebbene spesso possibile in ruoli meno esigenti a causa di somiglianze dimensionali, la sostituzione è non una sostituzione one-to-one garantita . Valutare sempre i requisiti specifici dell'applicazione e, per gli usi critici, Consultare gli standard ufficiali o cercare una consulenza ingegneristica esperta Prima di sostituirne l'uno con l'altro.

Scenari di applicazione tipici

Sia i bulloni di esagono flangiati di Din 6921 che GB/T 16674 sono dispositivi di fissaggio versatili utilizzati in una vasta gamma di applicazioni in cui è necessario un giunto sicuro con una superficie del cuscinetto integrato. Gli scenari comuni includono:

• Connessioni del telaio generale: Utilizzato per connessioni generali su sottoframe, traverse, supporti per motori, componenti delle sospensioni e altri elementi strutturali all'interno dei gruppi di telai del veicolo. La flangia integrata aiuta a distribuire carichi efficacemente su superfici potenzialmente irregolari o più morbide.

• Macchinari e attrezzature: Componenti di fissaggio in vari tipi di macchinari, attrezzature industriali, macchinari agricoli e attrezzature da costruzione, dove sono richiesti giunti robusti e affidabili.

• Sotto-assemblaggi automobilistici: Utilizzati in numerosi sotto-assemblaggi automobilistici oltre il telaio principale, inclusi sistemi di scarico, montaggio del sedile, bracketrici e altro ancora.

• Elettronica e apparecchi elettrici: Sensori di fissaggio, unità di controllo, staffe di cablaggio, scatole di giunzione, punti di terra e altri componenti elettrici ed elettronici a strutture o recinti. La flangia aiuta a prevenire danni agli alloggiamenti dei componenti e fornisce una superficie di contatto stabile.

• Fabbricazione in metallo: Unendo i profili di lamiera o strutturali in lavori di fabbricazione generale.

• Elettrodomestici: Utilizzato in vari elettrodomestici e industriali per il fissaggio strutturale.

Conclusion

Gli standard Din 6921 e GB/T 16674 definiscono entrambi bulloni esagonali flangiati che sono strutturalmente e dimensionalmente simili in molti aspetti chiave, facilitando il loro uso comune in diverse regioni manifatturiere. Sebbene spesso sostituibili nelle applicazioni generali, le potenziali differenze nelle tolleranze, nelle dimensioni specifiche e nei requisiti del materiale indicano che l'adesione rigorosa allo standard specificato è cruciale per le applicazioni critiche. Comprendere i requisiti di ciascun standard consente a produttori e ingegneri di selezionare il dispositivo di fissaggio appropriato, garantendo prestazioni, sicurezza e conformità.

Ti consigliamo anche di leggere:

https://www.zjzrqc.com/contact/

https://www.zjzrqc.com/news/a-comprehensive-guide-to-automotive-fastener-types-from-manuduttore-oem-parts-custom-automotive-parts.html


https://www.zjzrqc.com/news/custom-fasteners-from-zhejiang-zhongrui-auto-partspdf-iatf16949-manufactor.html

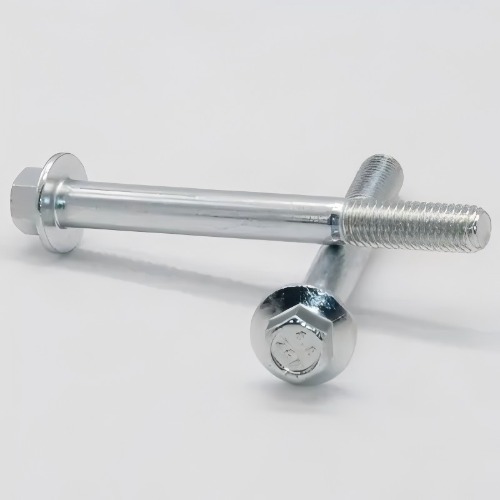

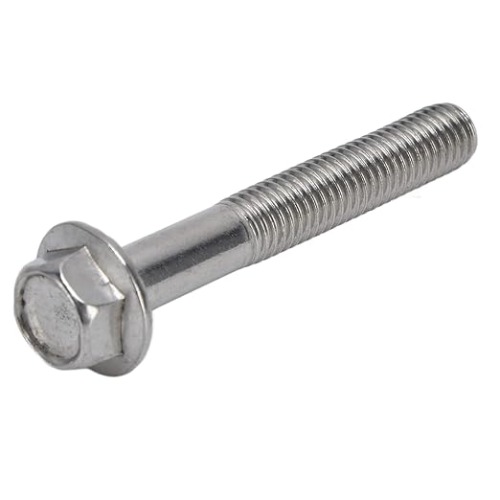

Ultimo inventario per Din 6921 Bullone flangia esagonale
